測試項目

AIP8921-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性；

AIP8922-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（搖臂滾輪）；

AIP8923-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（磁場感應）；

AIP8924-036：耐壓、絕緣、匝間、電阻、空載

測試對象

單相電機（單速、多速）

測試工位

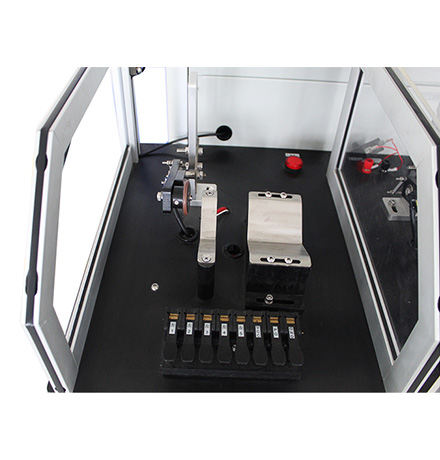

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200～3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10～20.00mA       ±(2%×顯示值+0.05mA)

測試時間范圍/分辨率

0.5～999.9s   0.1s/步

電弧偵測

1～9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V       ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1～500MΩ   ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5～999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500～3000V        ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

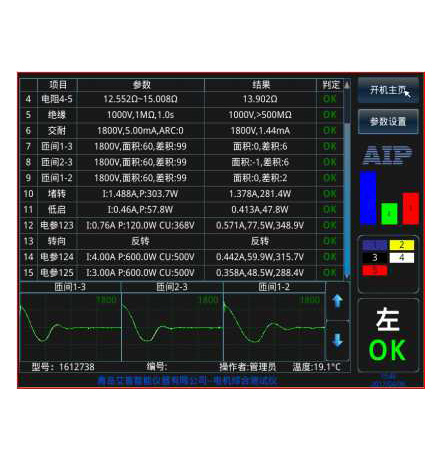

面積、差積、電暈、相位；測試界面顯示三個匝間波形

直流電阻測試

測量范圍及精度

10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0～999s  0.1s/步

測量范圍/測量精度

-10.0℃～+50.0℃    ±0.5℃

空載特性

電壓測試范圍/精度

AC:30～500V        ±(0.5%×顯示值+1V)

電流測試范圍/精度

AC:0.02～5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍/精度

0.6-1500W           ±(0.5%×顯示值+5個字)

低壓啟動

電壓測試范圍及精度

AC:30～500V        ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02～5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W           ±(0.5%×顯示值+5個字)

堵轉測試

電壓測試范圍及精度

AC:30～500V        ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02～5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W           ±(0.5%×顯示值+5個字)

轉向

轉向判斷

正轉、反轉、不轉

霍爾特性

VCC電源

3.00-18.00V       ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00-18.00V       ±(0.5%×顯示值+3個字)

頻率范圍

1 ～ 599Hz

占空比

0.0-100.0%        ±(0.5%×設定值+2個字)
