AIP65000直流電源

一、產品特點

1、帶主動式PFC，功率因數高達0.99。

2、寬范圍的輸出能力，輸出范圍擴大至同功率等級“矩陣”電源的1.5倍。

3、采用高頻LLC多諧振逆變，整機效率高達92%。

4、支持OVP,OCP,OPP,OTP保護,支持SENSE端子反接保護。

5、具有引線壓降補償端子，可實現大電流工作時的輸出引線壓降補償。

6、配有放電電路(在1s內Uout< 10V)。

7、內置多種接口,包含RS232/RS485等通訊接口。

8、支持SCPI指令語言。

9、顯示采用高亮LED數碼管及指示燈，外觀精美，操作簡單、直觀。

10、內置電壓反向保護模塊，可以適用于變壓器、電機等各種感性負載（選配）。

二、AIP65000直流電源概要

AIP65000系列是由微處理器控制的一款外觀精美、體積小、性能高、經濟適用、操作簡單的可編程實驗室恒功率直流電源。適用客戶只需前面板旋鈕簡便操作，無需復雜功能的要求。該系列電源同樣具有優異的性能，輸出指標遠高于市面上同規格的穩壓電源。

1、直流輸出

AIP65000系列直流電源包含750W、1.5kW和3kW三款基礎型號，輸出電壓從0~40V至0~1000V，輸出電流從0~2.5A至0~200A，對應各種不同型號。不管是手動控制還是遠程控制（模擬或數字），都可在0%至100%之間連續調節電壓、電流與功率。

2、遠程補償功能

為了避免連接負載的導線過長引起的壓降，遠程測試允許直接在待測物端子上測量輸出電壓，以提高測量精度。S+、S-是遠程補償端子，使用遠程補償測試時將S+、S-連接到待測物正負端即可。

3、放電電路

AIP65000系列直流電源設備內部全部都配有放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后1S之內降至10VDC以下，確保人體安全。

4、保護功能

為保護客戶的連接設備，可給產品設定一過壓保護極限值（OVP），以及過流（OCP）與過功率（OPP）保護極限值。一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出，保障待測物和電源的安全。

5、寬范圍輸出

恒功率電源較于普通電源具有更寬的輸出電壓、電流范圍，單型號電源可滿足客戶多種規格產品的測試需求。電源的電壓與電流的輸出受極限功率的限制，減少輸出電流可獲得更高的電壓或者通過減少輸出電壓可以獲得更大的輸出電流，因此要比傳統的“矩陣”電源更加靈活。

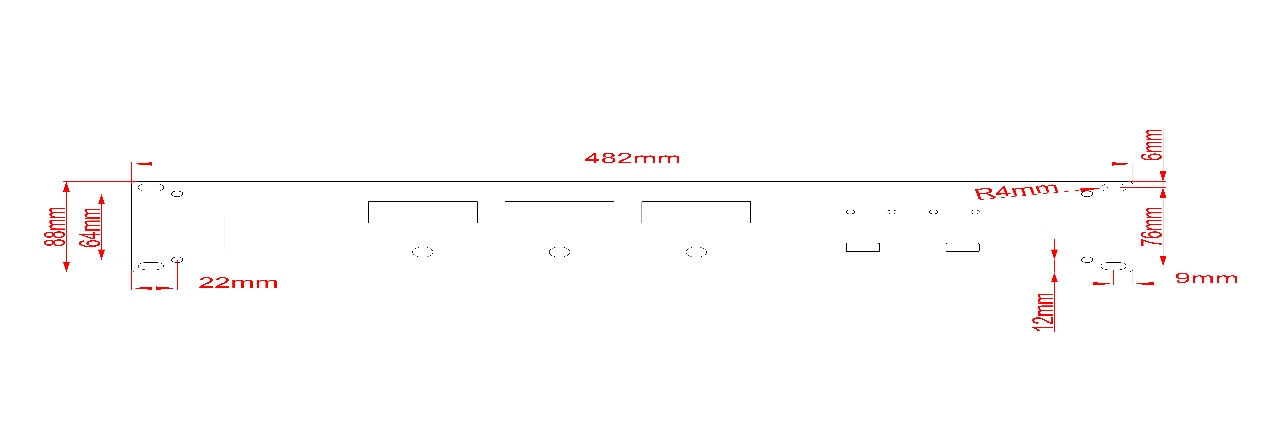

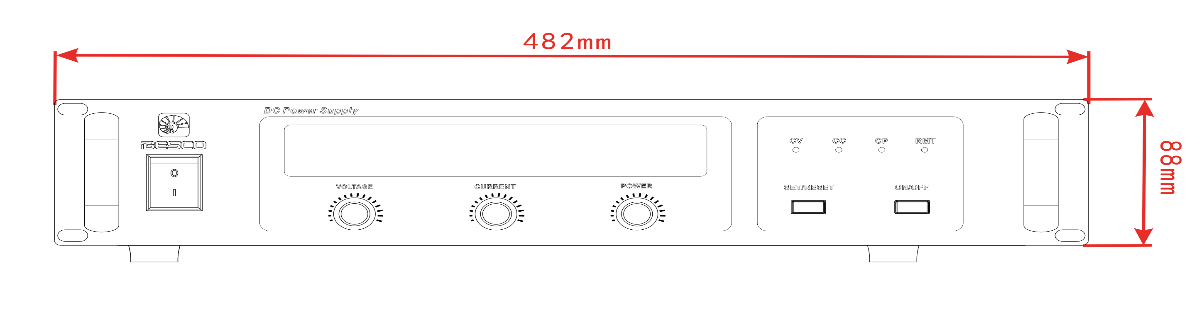

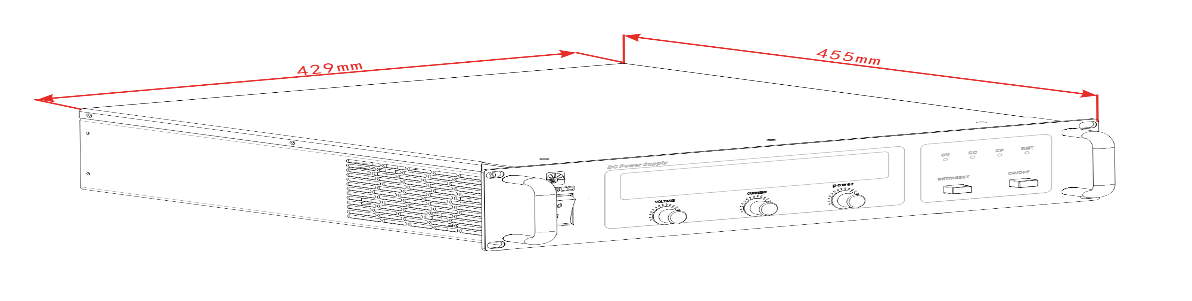

三、AIP65000直流電源機箱安裝尺寸示意圖

說明：前面板接受無把手縮短款定制，即前面板長度可以和機箱等長。
