測試項目

交流耐壓、絕緣電阻、線圈電阻、熱敏電阻、旋變電阻、線圈電感--選配、反電動勢--選配

交流耐壓、絕緣電阻、線圈電阻、匝間耐壓、熱敏電阻-選配、線圈電感-選配

測試對象

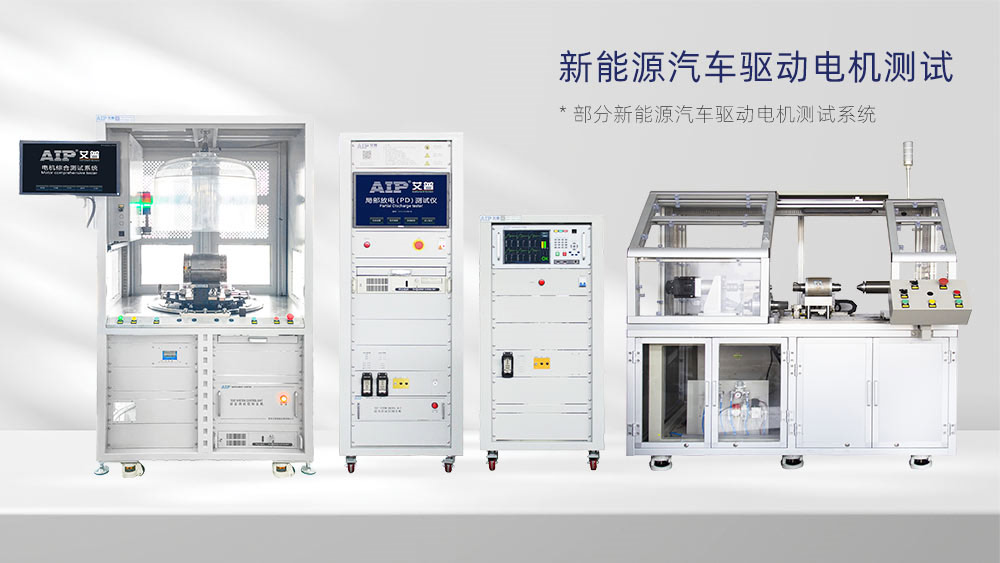

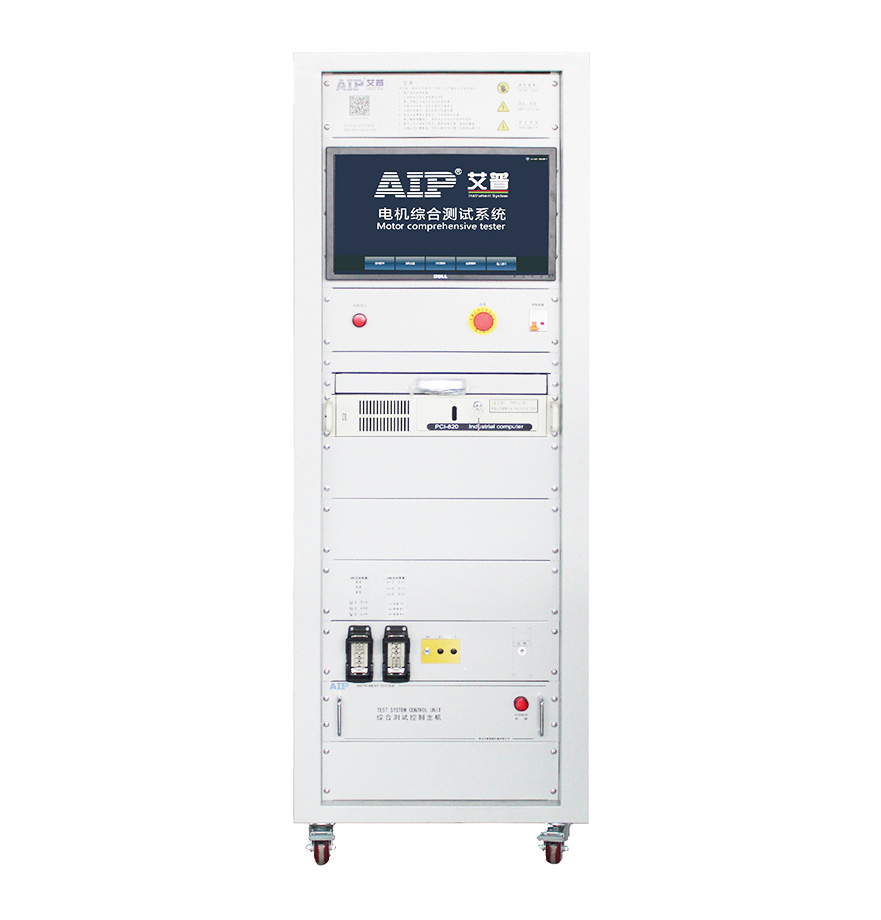

電動汽車驅動電機

電動汽車驅動電機定子

測試工位

單工位測試線夾

數據存儲方式

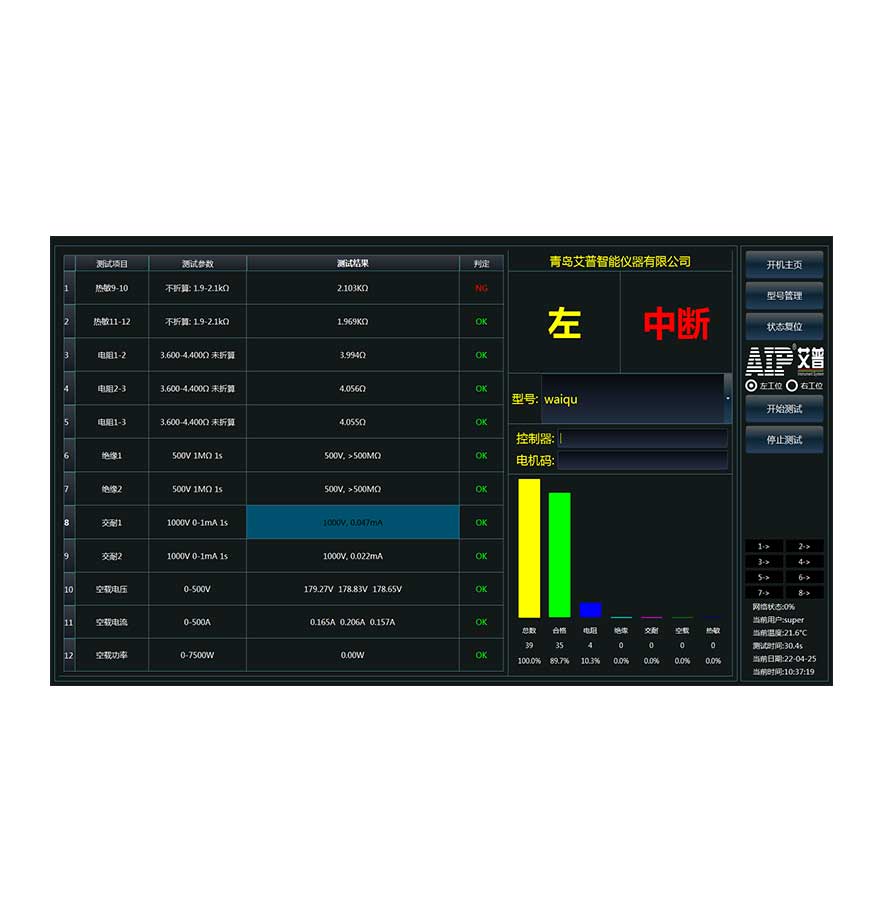

工控機電腦存儲

交流耐壓

測試回路：線圈--外殼、熱敏電阻-線圈

輸出電壓設定范圍/精度

AC 200～3000V   ±(3%×設定值+10V)   (可選5000V）

擊穿電流測量范圍/精度

0.10～25.00mA   ±(3%×讀數+5個字)  （可選100mA）

測試時間范圍/分辨率

1～300s   1s/步

電弧偵測

1～9級(9級為最高靈敏度)

絕緣電阻

測試回路：線圈--外殼、熱敏電阻-線圈

輸出電壓設定范圍/精度

DC 500V/1000V    ±(3%×讀數+3V)

絕緣電阻測量范圍/精度

1～500MΩ     ≤100MΩ：±(5%×顯示值+3個字)

>100 MΩ：±(8%×顯示值+8個字)

測試時間范圍/分辨率

1～300s  1s/步

線圈電阻

測試回路：UVW之間  含電阻不平衡度，根據環境溫度自動折算到標準溫度

測量范圍/精度

5mΩ～2000Ω  ±(0.5%×讀數+2個字)  可設定溫度補償

測試時間范圍/分辨率

1～300s  1s/步

熱敏電阻

測試回路：三個熱敏電阻，三個通道

測量范圍/精度

1.0Ω～20KΩ    ±(0.5%×讀數+2個字)，可定制量程

測試時間范圍/分辨率

1～300s  1s/步

旋變電阻

測試回路：激勵線圈、正弦線圈、余弦線圈

測量范圍/精度

1mΩ～2000Ω  ±(0.5%×讀數+2個字)  可設定溫度補償

測試時間范圍/分辨率

1～300s  1s/步

線圈電感--選配

測試回路：UVW之間

測試頻率

100Hz/120Hz/1kHz/10kHz

測試電平范圍

0.1Vrms/0.3Vrms/1Vrms

電感測量范圍/基本精度

1.00uH～9.999kH  0.5%

品質因數范圍

0.0001～9999.9

反電動勢--選配

電機轉子在外部拖動裝置定速拖動旋轉過程中，檢測UVW之間的反饋電壓

電壓測量范圍/精度

20～200V      ±(0.5%×顯示值+0.5V)，量程可定制

轉速設置范圍

外部拖動裝置單獨設定

相序判斷

U-V-W \ U-W-V
