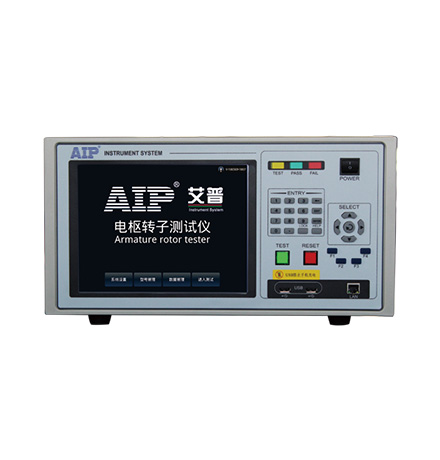

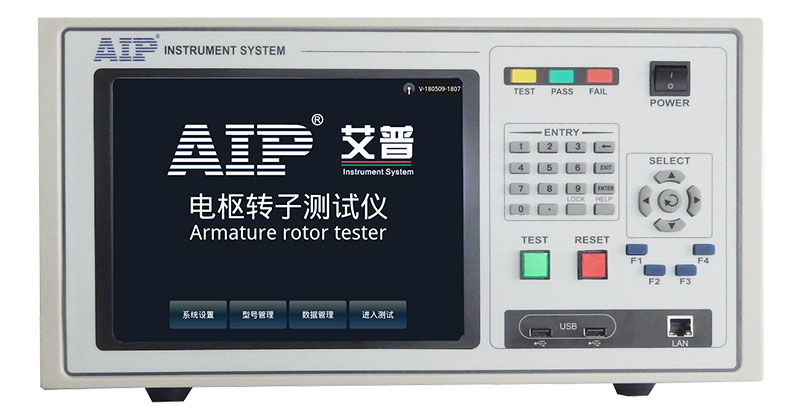

電樞轉子測試系統

一、功能特點

1、焊阻定位：準確定位焊接電阻錯誤的焊點，并以圖示直觀展現。

2、操作簡單：10.4寸LCD大液晶，觸摸屏、數字按鍵兩種操作模式，可隨意選擇，功能界面自帶幫助文檔。

3、開機自檢：開機自動檢測各模塊是否正常工作，問題模塊會自動報錯并提示。

4、模塊設計：各功能模塊獨立系統，可單獨工作，插板式結構，維護方便快捷。

5、遠程維護：內置網絡模塊，聯網后可遠程對設備進行維護升級，保證設備維護時效性。

6、接口豐富：設備自帶USB、LAN（可轉換為RS232或RS485）等接口，方便與工控機、自動化產線等實現接口聯動。

7、掛鉤錯位：自動檢測電樞繞線掛鉤順序是否正確，并準確指出順時針或逆時針掛錯片數。（該功能選配）

8、數據共享：設備與互聯網聯通，實現數據交互資源共享；

9、對接MES系統，測試數據可自動上傳到客戶服務器端。（該功能選配）

二、常見的電樞轉子測試系統

有以下四類電樞轉子測試系統：

1、汽車電機電樞轉子測試系統；

2、電動工具電機轉子測試系統；

3、園林工具電機轉子測試系統；

4、吸塵器電機轉子測試系統。

可點擊查閱。

三、電機電樞轉子電阻測試有哪些？

1、電樞轉子絕緣電阻測試：通過施加適當的測試電壓并測試電樞繞組之間的電阻值，可以檢測電樞中的絕緣材料是否存在損壞、老化或潛在故障。

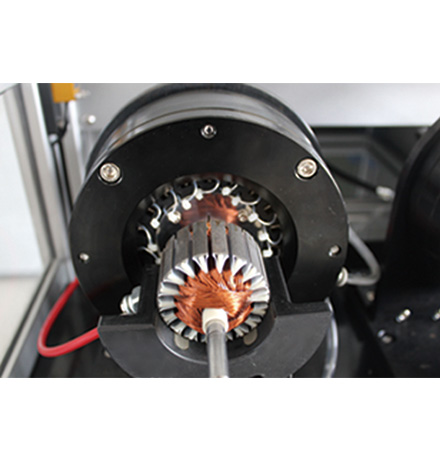

2、電樞轉子焊接電阻測試：用于評估電機電樞焊接連接質量的測試項目。通過在電樞焊接接頭上施加電流，并測量焊接接頭處的電阻值，可以檢測焊接點是否存在不良連接、松動或其他問題。

3、電樞轉子片間電阻測試：用于檢測電機電樞繞組內各個片間的電阻情況的方法。通過在電機電樞繞組的相鄰片間施加電流，并測量其間的電阻值，可以測試電樞轉子片間之間是否存在接觸不良、繞組損壞或其他問題。

4、電樞轉子跨間電阻測試：用于評估電機電樞繞組內不同片間之間電阻情況的方法。在測試中，適當的電流被施加在電機電樞繞組的不同片間上，然后測量這些片間之間的電阻值。通過這項測試，可以檢測出片間之間是否存在不良連接、繞組損壞或其他問題。

四、電樞轉子測試儀教程

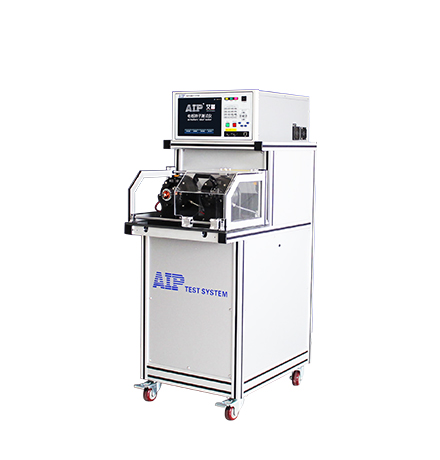

為滿足不同類型產品的測試需求，系統外形及測試工裝數量可能稍有不同，請以實物為準，下位單主機電樞轉子測試儀。

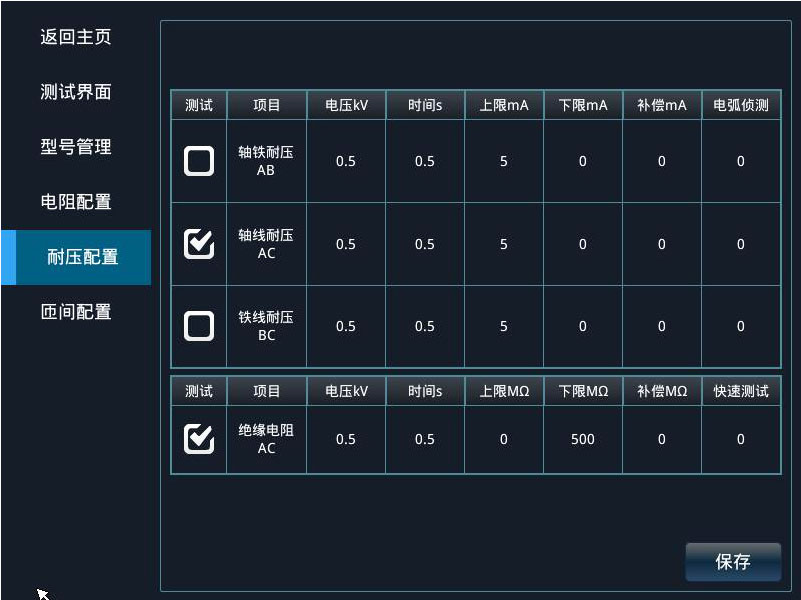

1、登陸電樞轉子測試儀主界面，點擊“型號管理”后進入系統配置界面，分項參數設置如下圖所示：

以【耐壓配置】為例：

可設置交流耐壓的電壓,測試時間電流上下限,絕緣測試的電壓、測試時間、電阻上下限等。

交流耐壓電壓可設置 300~5000V,測試時間可設置 0.5~999s,上下限可設置0~20mA,電弧可設置 0~9,其中 0 為不測試電弧。

絕緣電壓可設置 500/1000V,下限可設置 1~500M,測試時間可設置 0.5~999s。

2、待機界面簡介：

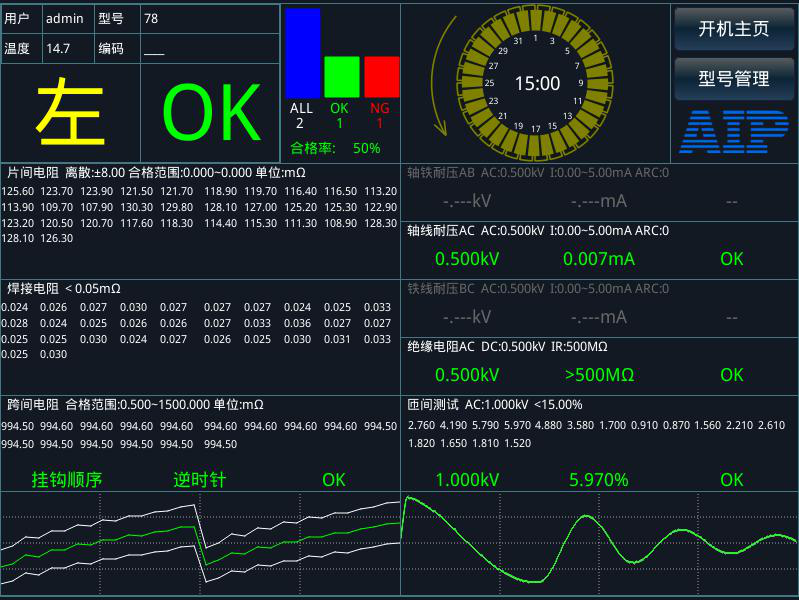

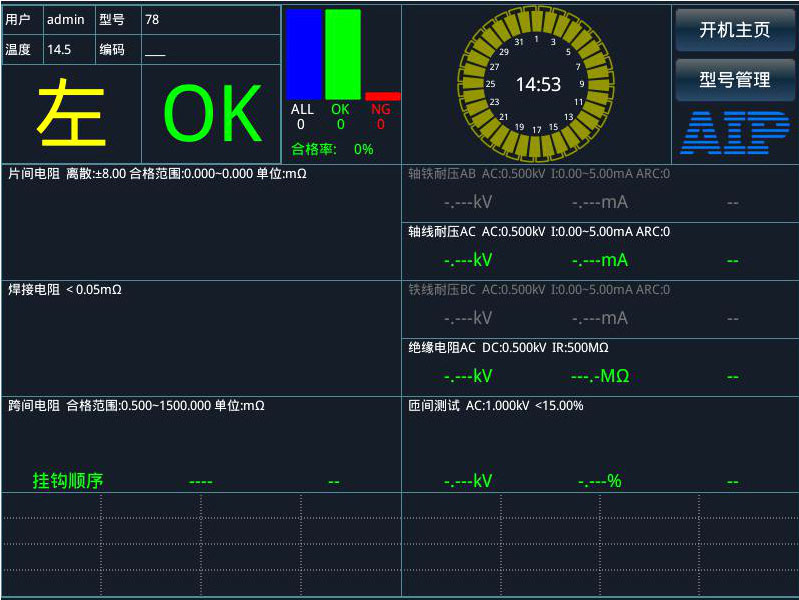

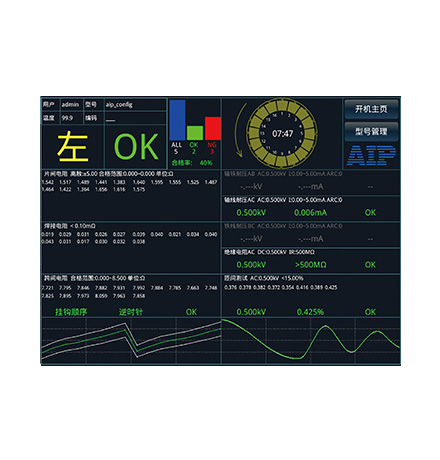

測試界面主要分為狀態欄，測試數據顯示部分，測試波形顯示框等幾個部分，如下圖電機電樞轉子測試待機界面：

（1）界面狀態欄顯示當前測試狀態，包括用戶、型號、溫度、編碼、左位、品質信息等。

（2）測試數據顯示欄，顯示各測試項目設置參數與測試結果。

（3）測試波形顯示欄，顯示片間電阻與匝間波形。
