鑄鋁轉子氣孔氣泡是常見的鑄鋁轉子不良品的原因。鑄鋁轉子氣孔氣泡測試方法是電機制造廠家急需了解的問題。

想要測試方法，首先要了解鑄鋁轉子氣孔氣泡生成的原因。

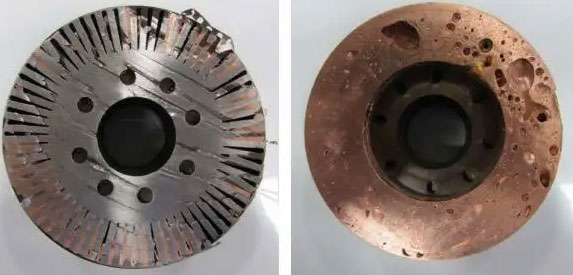

一、鑄鋁轉子氣孔氣泡產生原因

1、鑄鋁轉子澆注時，鋁水清化處理不當，鋁水中含氣嚴重，澆注速度過快或排氣槽過小會導致模具中氣體無法排出，從而產生氣孔氣泡；

2、當進行鑄鋁轉子澆注時，鐵心預熱溫度未達到標準溫度，溫度過低，油漬沒有燒盡就進行鑄鋁，油漬揮發會在鑄鋁轉中形成氣孔氣泡；

3.在低壓環境中進行鑄鋁時，若升液管漏氣嚴重，那么應當進入坩堝的壓縮器會進入升液管，和鋁水一同進入轉子中，發生氣孔氣泡的情況。

那么我們應當如何對鑄鋁轉子的氣孔氣泡進行測試呢？

二、鑄鋁轉子氣孔氣泡測試方法

鑄鋁轉子氣孔氣泡測試方法比較常用的是使用鑄鋁轉子測試系統對鑄鋁轉子進行出廠前測試。

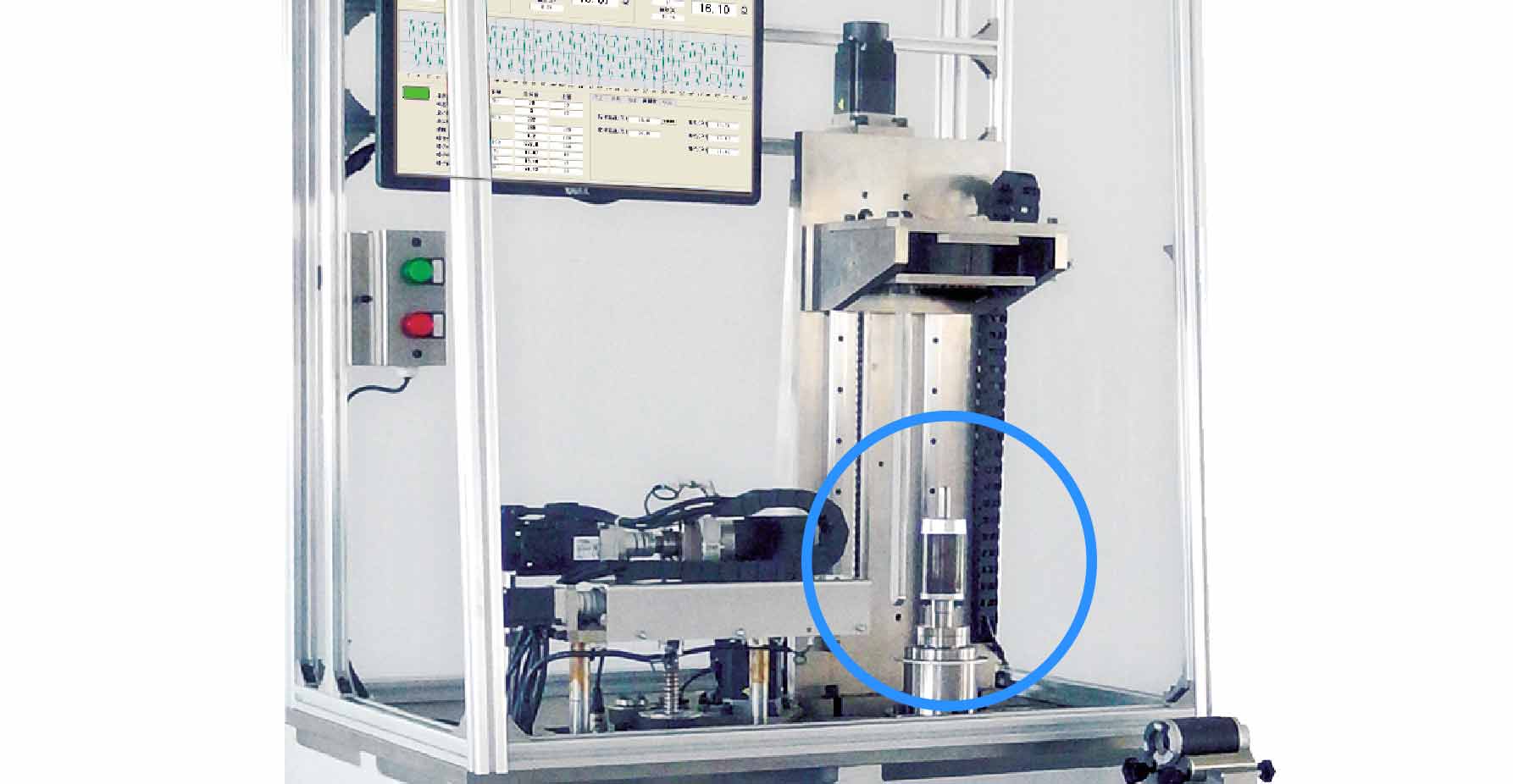

鑄鋁轉子測試系統運用傳感器，在旋轉中的鑄鋁轉子靠近傳感器時，鑄鋁轉子測試系統通過專用傳感器內部裝置將信號進行放大處理，在磁場的環境中對鑄鋁轉子氣孔氣泡進行測試。

在對鑄鋁轉子進行測試時，我們需要進行以下操作：

1、首先需要裝好被測轉子，調整好傳感器與被測件的相對位置，并且設置好測試參數，即可同時按下左右兩側的雙手啟動按鈕啟動測試，也可以點擊測試界面的【啟動】按鈕，啟動測試。

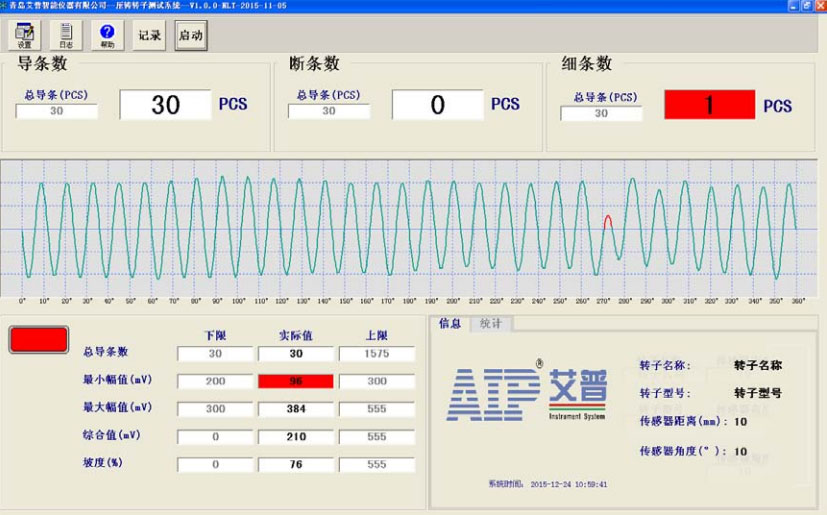

2、鑄鋁轉子測試開始時，動力電機開始運行，帶動被測鑄鋁轉子轉子轉動，傳感器將采集的數據傳送到系統內部信號處理單元，再通過液晶屏以波形的方式顯示出來。如下圖所示：

若鑄鋁轉子存在氣孔氣泡現象，會在顯示屏顯示界面中的【細條】項目欄顯示【紅色背景】，代表氣孔所在導條因有氣孔氣泡的情況，導條整體顯示細條現象。同時會在數據下方的以紅色波形片段呈現，非常直觀；

3、當鑄鋁轉子測試完畢后，可在測試系統【緩存數據】區域中獲取多冊的鑄鋁轉子編號、名稱、型號、測試時間。支持多個鑄鋁轉子波形對比，更易辨別轉子氣孔氣泡規律。

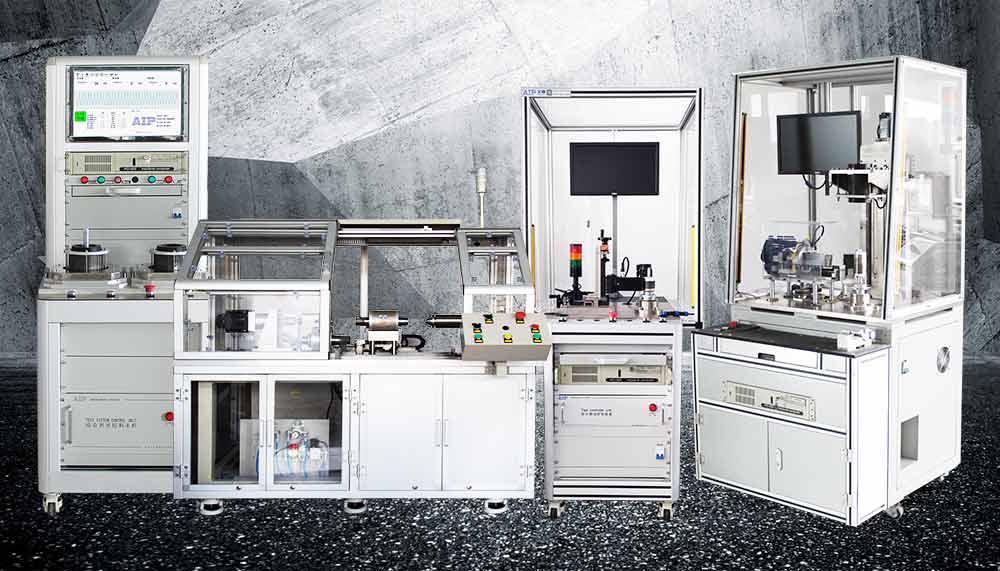

艾普智能始終致力于于電機測試方向的技術研發，依托強大的科研團隊，截至目前鑄鋁轉子測試系統包括：立式常規鑄鋁轉子測試系統、臥式常規鑄鋁轉子綜合測試系統、立式全功能鑄鋁轉子測試系統、臥式全功能鑄鋁轉子測試系統等四大類。

艾普智能專注全球電機測試，擁有完善的鑄鋁轉子測試系統，具體《鑄鋁轉子檢測方法》可在官網分享可點擊查閱，聯系我們免費獲取一對一定制版鑄鋁轉子氣孔氣泡測試方案！
