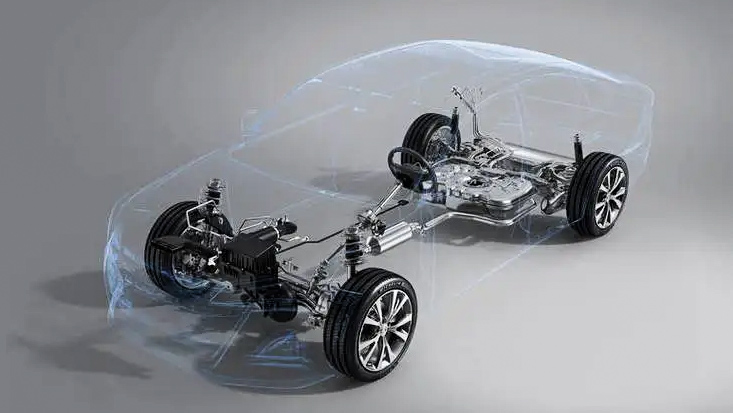

隨著汽車技術的不斷發展，汽車底盤線控系統作為一種新興的汽車控制技術，越來越多地應用于現代汽車中。汽車底盤線控系統的出現為汽車提供了更高的靈活性和安全性，改變了傳統底盤控制的方式。

一、汽車底盤線控系統的定義

線控系統是一種通過電子控制取代傳統機械連接的汽車控制技術。它使車輛各個部件的操控更加精準，同時提升了安全性與舒適性。汽車的底盤線控系統主要由電子控制單元（ECU）、傳感器、電機、執行器和通信網絡等組成。

二、汽車底盤線控系統主要組成部分

1、汽車底盤線控電機

電機是線控系統中至關重要的組件，負責驅動執行器實現具體的控制動作。不同類型的電機在底盤線控系統中有不同的應用：

1.1 汽車助力轉向電機（EPS電機）：在電動助力轉向系統中，電機根據方向傳感器的信號，提供適當?shù)霓D(zhuǎn)向助力，使得駕駛更加輕松和精確。

1.2 汽車電子駐車制動電機：在電子制動系統中，電機能夠快速響應ECU的指令，實現精準的剎車控制。

1.3 汽車懸掛電機：在懸掛系統中，電機可以根據路況和駕駛模式的變化，自動調整懸掛的硬度和高度，提升駕駛舒適性。

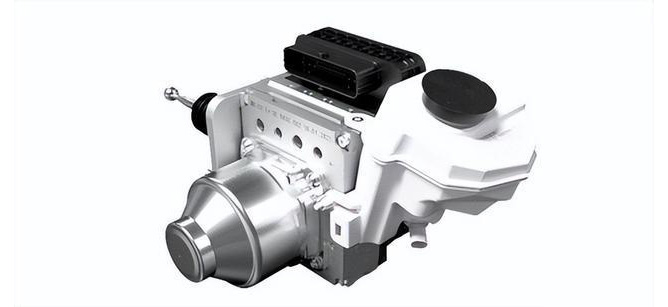

1.4 汽車One-box電機：汽車底盤線控系統中的One-box電機是一種集成了多個功能的電機，通常用于執行轉向、剎車和懸掛等控制任務。這種電機的設計目的是將多個控制部件整合到一個緊湊的單元中，從而節省空間、減少重量，并提高系統的整體效率。

2、電子控制單元（ECU）

電子控制單元是汽車底盤線控系統的核心，負責接收來自傳感器的信息，并生成相應的控制指令。ECU根據車輛的實時狀態和駕駛者的操作意圖，優化控制算法，以實現對車輛動態行為的精準調節。不同類型的ECU負責不同的功能，例如轉向、剎車和懸掛系統的控制。

3、傳感器

傳感器在整個汽車底盤線控系統中充當“感知器”，實時收集車輛行駛狀態和駕駛者意圖的數據。常見的傳感器包括：

3.1 方向傳感器：監測駕駛員的轉向意圖。

3.2 加速度傳感器：檢測車輛的加速度和剎車狀態。

3.3 位置傳感器：用于判斷車輪的旋轉角度和位置。

這些傳感器的數據經過ECU處理后，轉化為控制指令，確保系統的實時性和準確性。

4、執行器

執行器是汽車底盤線控系統的“肌肉”，根據ECU的指令實際執行控制動作。執行器通常包括電機和其它驅動機制，能夠快速而準確地響應駕駛者的操作。常見的執行器類型有：

4.1 轉向執行器：用于控制車輛的轉向動作。

4.2 剎車執行器：負責實現剎車的應用。

4.3 懸掛執行器：用于調整懸掛系統的性能。

5、通信網絡

在線控系統中，各個部件之間需要快速高效地進行信息傳遞，通信網絡的作用至關重要。常用的通信協議有CAN總線或LIN總線，這些網絡確保各個ECU、傳感器、電機和執行器之間的數據交換順暢。高效的通信網絡確保系統的實時控制和數據同步，提高了系統的可靠性。

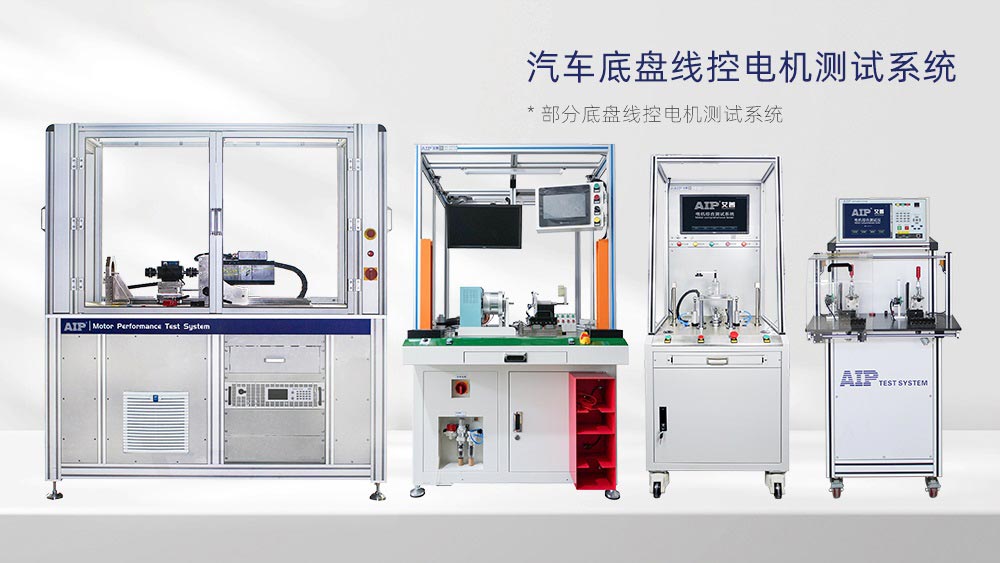

AIP艾普專注全球電機測試，針對性對汽車助力轉向電機（EPS電機）、汽車電子駐車制動電機（EPB電機）、汽車懸掛電機、汽車One-box電機等汽車底盤線控電機進行性能測試，定制研發的汽車線控底盤相關電機測試系統專業可靠！
