真空速凝爐真空系統的選用與組成 　　根據真空速凝爐的使用技術條件和所要求的真空度，選擇適合的真空泵。再根據真空泵的類型、規格選配相應的真空閥門、真空管道等，從而組成高溫真空釬焊爐所需要的真空系統。一般被抽容積與真空泵的抽氣速率有一定的關系。當確定速凝爐的容積后，便可查出相應的抽氣速率，再由此選用真空泵。 　　真空系統的組成： 　　真空速凝爐的真空系統，一般由真空泵、真空閥門、真空測量儀表、冷阱、管道等部分組成，下面介紹幾種常用的真空系統。 　　由于，高真空系統及帶有增壓泵的高真空系統，適用于真空度在L 3X10-2?6.6 X。如預抽井式真空爐多釆用適用于真空度在2?1333Pa范圍的這個系統。另外，真空速凝爐具有機械增壓泵的真空系統，適用于真空度在1.33?3X107Pa范圍的。所以，這種爐子廣泛采用此系統。

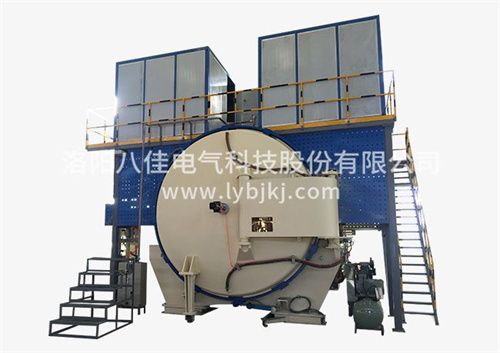

　　真空熔煉爐的兩種結構介紹 　　真空熔煉爐采用耐熱鋼制造的真空罐放入電阻爐中，根據真空熱處理工藝的需要，配接適當?shù)恼婵障到y(tǒng)，即成為筒單的真空熱處理爐。是由電阻爐，真空罐硬和真空泵真空悶門、真空計等構成的真空系統。其熱源在真空的外部，也就是電熱元件設置在真空罐的外部，工件放在真空罐的內部，靠間接加熱。 　　真空熔煉爐有以下幾種結構： 　　1.鐘罩式結構 　　這種結構的真空缺座落在爐底上，整個真空熔煉爐爐底和真空罐可以借助于電動或液壓傳動升降，以完成裝出料操作并能縮短冷卻時間。也可以采取真空罐和爐底固定不動，罩式爐體升降的方法來完成進出料操作等，但是爐體升降較為復雜。采用哪一種方法，要根據現場實際情況而定。 　　2.雙真空結構 　　這種結構不僅真空罐內部被抽成真空，而且真空罐外部的真空熔煉爐爐體部分也被抽成真空。這樣，就可以減少真空鑲承受的壓力，避免真空罐外壁氧化和變形，延長了真空罐的使用壽命。 　　在使用時還要注意，真空罐是真空甩帶爐的關鍵性部件。由于真空罐須在高溫和一個大氣壓的外壓條件下工作，所以，真空罐的材料應具備良好的熱穩定性和耐氧化性，間接性能要好，焊縫不易產生氣孔、開裂，保證高溫氣密性。材料成分中的元素蒸氣壓要低，防止合金元素在高溫、高真空下?lián)]發。
