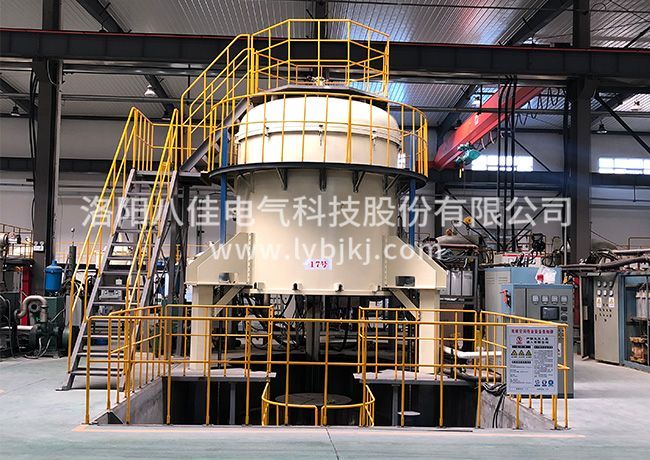

真空燒結爐的結構介紹 　　真空燒結爐采用耐熱鋼制造的真空罐放入電阻爐中，根據真空熱處理工藝的需要，配接適當?shù)恼婵障到y(tǒng)，即成為筒單的真空熱處理爐。是由電阻爐，真空罐硬和真空泵真空悶門、真空計等構成的真空系統。其熱源在真空的外部，也就是電熱元件設置在真空罐的外部，工件放在真空罐的內部，靠間接加熱。以下是燒結爐的幾種結構： 　　1.鐘罩式結構：這種結構的真空缺座落在爐底上，整個爐底和真空罐可以借助于電動或液壓傳動升降，以完成裝出料操作并能縮短冷卻時間。也可以采取真空罐和爐底固定不動，罩式爐體升降的方法來完成進出料操作等，但是爐體升降較為復雜。采用哪一種方法，要根據現場實際情況而定。 　　2.雙真空結構：這種結構不僅真空罐內部被抽成真空，而且真空罐外部的爐體部分也被抽成真空。這樣，就可以減少真空鑲承受的壓力，避免真空罐外壁氧化和變形，延長了真空罐的使用壽命。 　　在使用時還要注意，真空罐是燒結爐的關鍵性部件。由于真空罐須在高溫和一個大氣壓的外壓條件下工作，所以，真空罐的材料應具備良好的熱穩定性和耐氧化性，間接性能要好，焊縫不易產生氣孔、開裂，保證高溫氣密性。材料成分中的元素蒸氣壓要低，防止合金元素在高溫、高真空下?lián)]發。

　　組成真空甩帶爐都有哪些部件 　　真空甩帶爐也叫真空速凝爐，主要用于各種稀土永磁材料的熔煉, 合金的冶煉。八佳自主開發制造的一種集真空熔煉、自動噴鑄、冷凝器、機電于一體的精密設備，主要由熔煉電源、真空機組、甩帶裝置、等部分組成。目前已在各大高校研究所應用于對稀有金屬釹鐵硼(0.2—0.3mm厚)的熔煉和甩帶成型，該設備具有科技含量高、操作簡單，熔煉時間短、節能***等特點。產品各項指標達到或超過日本同類產品的性能。 　　真空甩帶爐是用來制備和開發亞穩材料(如非晶態材料)的專用設備，該設備除了具有感應爐的全部特點外，還具有制備塊體金屬非晶及金屬薄帶的功能,適用于各種非晶及微晶材料的研究及實驗工作,，廣泛用于新型稀土永磁材料非晶軟磁材料及納米材料科學的開發與研究。 　　真空甩帶爐由真空室、甩帶裝置、坩堝自動升降裝置、氣路系統、機殼和熔煉電源等組成。 　　1、真空室：采用304板組焊而成并做表面處理，爐門上裝有大尺寸觀察窗，既滿足高真空要求，又便于觀察實驗情況。 　　2、甩帶裝置：采用伺服電機驅動，無極調速，密封采用磁流體密封裝置，銅棍拆卸方便。轉動平穩，噪音極低。 　　3、坩堝自動升降系統：真空甩帶爐采用伺服電機升降，可根據不同材料設備不同噴帶參數。 　　4、氣路系統：由電磁閥、壓力罐、手動閥門和管路組成。 　　5、機殼：結合國內外設備外觀經驗，根據自身設備特點，設計出合理機殼，外表噴塑處理。 　　6、熔煉電源：定制的專用熔煉電源，操作簡單，結構小巧。 　　7、真空甩帶爐觸摸屏+PLC控制，可視化操作界面。
